록볼트, 강섬유, 제거식 소일네일링 — 터널과 굴착 현장의 지반을 붙잡는 자재를 KS 인증 품질로 직접 생산합니다.
ROCK BOLT · KS E 3132

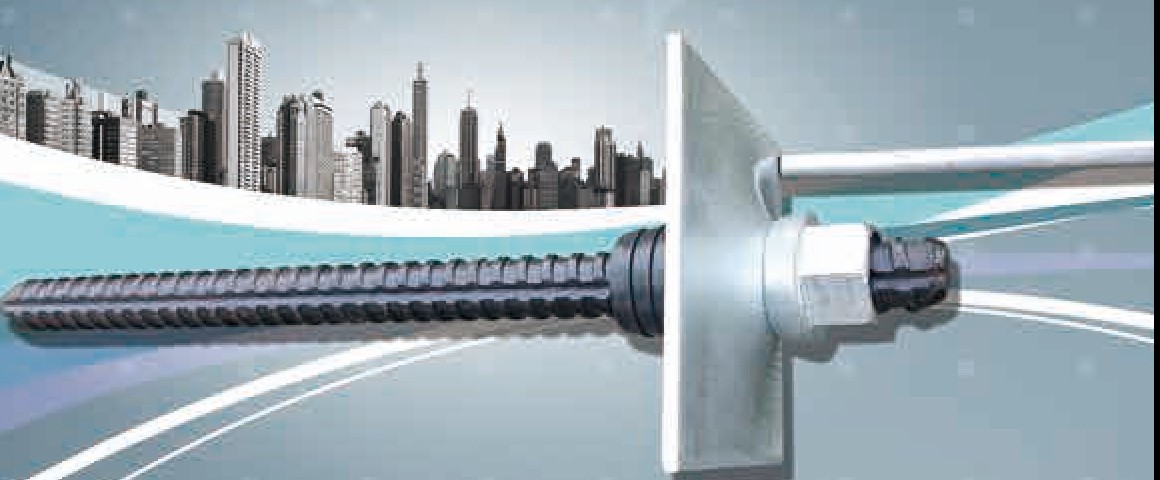

록볼트 ALL SCREW TYPE
NATM 터널 암반 고정용 록볼트와 구성 부품을 한국산업규격(KS E 3132) 표시인증 제99-0650호에 따라 생산합니다. 마디(나사)가 전체에 형성된 ALL SCREW 타입으로 어느 위치에서나 너트 체결이 가능합니다.
기계적 성질 KS E 3132
| 직경 | 항복점 | 극한인장강도 | 연신율 | 시험규정 |
|---|---|---|---|---|
| 25 mm | 350 kg/㎟ 이상 | 490 kg/㎟ 이상 | 18% 이상 | KS E 3132 (록볼트와 그 구성부품) |
치수 및 단위무게
| 치수 | 단위무게 (kg/m) | 표준지름 (mm) | 표준단면적 (㎟) | 마디간격 p (mm) | 나사높이 a (mm) |
|---|---|---|---|---|---|
| D25 | 3.98 | 25.4 | 5.067 | 12 | 2.0 |
| D29 | 5.04 | 28.6 | 6.424 | 14 | 2.0 |
마디(나사) ALL Screw · 마디간격 12mm, 마디높이 2mm ±0.3mm
장점
- ROCK BOLT의 어느 위치에서나 NUT를 체결할 수 있습니다.
- BOLT끼리도 슬리브를 이용하여 얼마든지 연결할 수 있습니다.
- BOLT와 NUT를 편리하게 체결하기 위하여 BOLT 단부를 먼저 가공하였으므로 NUT를 쉽게 체결할 수 있습니다.
부속자재 ACCESSORIES
| 품명 | 재질 · 규격 | 특성 |
|---|---|---|
| 링너트 (RING NUT) | KS B 1012 SS400 | 기계적 성질이 우수한 열간단조. NUT와 링 WASHER를 결합하여 나사산 형성 — 자재비 절감·시공 편리, 짧은 거리로 최대 체결력. KT마크 |
| 육각너트 (HEX NUT) | KS B 1012 SS400 | 육각봉 절삭 가공 |
| 구면 플레이트 (DOMED PLATE) | Ø25용 · d Ø40±3 · h1 20±5/30±5 · ℓ 150/120 · t 6/9/10/12 | 주문 생산 가능 |
| 평각 플레이트 (FLAT PLATE) | Ø25용 · d Ø30±3 · ℓ 150/120 · t 6/9/10/12 | 주문 생산 가능 |
| DOUBLE PLATE | H-Beam 250: L500 H350 t10 · H-Beam 300: L550 H400 t12 | 주문 생산 가능 |
| 슬리브 (SLEEVE) | 육각 42 × 38 × L150 · 내경 25 | 록볼트 연결용 |
| 주물플레이트 | D Ø32±3 · B 168±5 · H 40±5 | 몰탈 주입 및 배출 홀 |
| 고정구 (EXPANSION SHELL) | — | 록볼트와 고정된 후 암반 내에서 Anchor 역할. 다양한 현장 사용, 건조·침수 암반에 효과적, 스프링으로 이탈 방지 |
INDICATOR

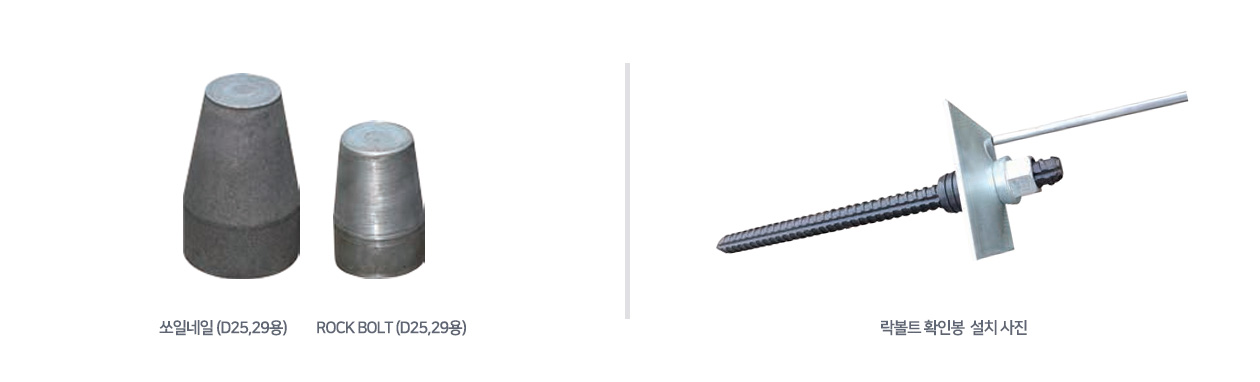

록볼트 · 소일네일 보호캡과 확인봉
한성정밀공업(주)는 록볼트 시공 후 육안 식별이 가능한 록볼트 확인봉을 생산합니다. 숏크리트 타설 후에도 록볼트 시공 여부를 확인할 수 있어 감리·검측이 간편합니다.
- 가격이 저렴합니다.
- 시공이 간단합니다.
- 숏크리트 타설 후에도 록볼트 시공 확인이 가능합니다.
- 록볼트 생산업체로서 록볼트 납품 수량으로 갈음할 수 있습니다.
HS STEEL FIBER
콘크리트 보강용 강섬유
"HS STEEL FIBER는 최고의 품질로써 항상 고객만족에 보답하고 있습니다." 각종 터널 숏크리트에 이미 사용되고 있는 HS 강섬유는 고객사에 품질을 인정받고 있습니다. 콘크리트 내부에 강섬유가 골고루 분산·혼합되어 어느 부위에서도 동일한 강도가 유지되며, 취성을 연성으로 바꾸어 내구성을 높입니다.

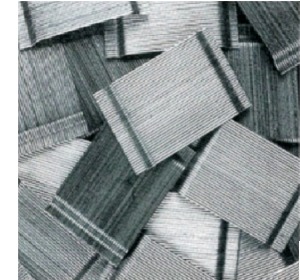

Hooked ends type
Center embossing type
Single type
제품 규격
| 제품명 | 규격 | 포장 방법 |
|---|---|---|

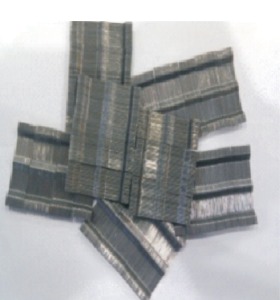

| HSSF01 · 02 | 30 mm × Ø0.5 | 20 kg (1포) · 1 TON (벌크포장) |
| 35 mm × Ø0.7 | ||
| HSSF03 | 0.37T × 1.0W × 30 mm |
그 외 생산품목은 주문 생산 가능합니다.
기술자료 Ø0.5 × 30mm, Hooked ends 기준
- 재질
- ASTM A820 TYPE 1
- 길이 / 직경
- 30 mm (1.18 in.) / Ø0.5 (0.0276 in.)
- 형상
- 후크 타입 · 깨끗한 철 색상
- 인장강도
- 1,044 N/㎟ 이상 (700 ~ 1,200 MPa)
- 형상비
- 60% 이상
- 특징
- 높은 형상계수로 콘크리트와의 부착강도가 높음 · 상온에서 길게 잡아 늘어뜨리는 방식으로 생산
HS STEEL FIBER의 특징
- 콘크리트 배합 및 타설 시 뭉침 현상이 없어 배합이 용이
- 콘크리트의 인장강도, 전단강도, 인성 및 내충격 강도 증가
- 인장강도가 상당히 높아 크랙 방지 효과가 매우 큼
- 공사에 따라 콘크리트 내의 철근이나 메쉬를 생략 가능
- KS(ASTM) 기준으로 제작되어 높은 인장강도 보유
- 엄격한 품질관리를 통해 생산·판매, 다양한 종류의 강섬유 생산

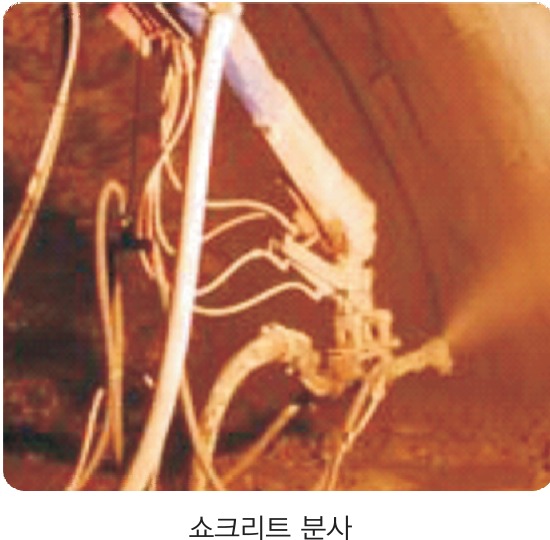

- 숏크리트 분사 시 와이어메쉬 보강에서 나타나는 동공화 현상 방지 → 완벽한 밀착력

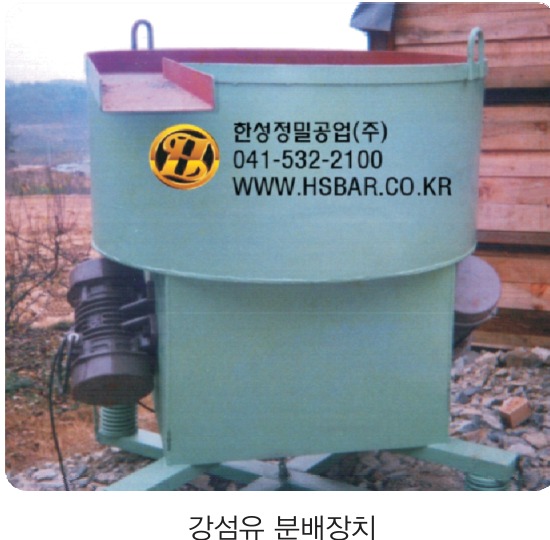

강섬유 숏크리트 배합
- 잔골재와 강섬유를 투입하면서 혼합 → 모래와 시멘트 투입 혼합 → 물을 투입하면서 혼합 → 완전히 혼합될 때까지 1분간 더 혼합
- 강섬유 혼입율 40~45 kg/㎥ 표준 (휨인성 시험결과에 따라 조정)
- 물·시멘트비(W/C) 50% 이하, 굵은골재 최대치수 13mm, 잔골재율 65% 이상
- 단위시멘트량 일반적으로 400~500 kg/㎥ · 급결재 시멘트 중량의 5% 표준
적용 현장

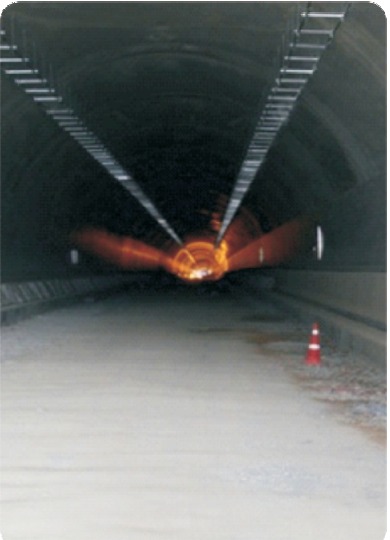

| 터널공사 | 굴곡면 대로 시공(재료 절감) · 누수 방지 · 수명 연장 |
|---|---|
| 도로포장 | 신규 도로·활주로 · 크랙방지 · 공장 바닥 · 피로저항 강도 증대 · 보수비용 감소 · 포장 두께 축소 |

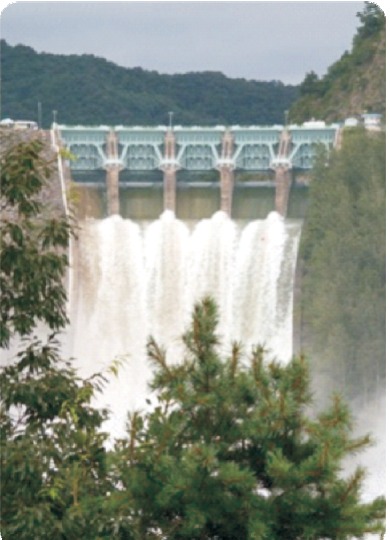

| 댐 · 방파제 | 중량 감소 · 수명 연장 · 크랙방지(수화열 억제) · 철골보강재 생략 · 내마모성 증대 |
| 고가도로 바닥 · 교량 상판 | 피로저항 강도 증대 · 내마모성 증대 · 포장 두께 축소 |
REMOVE SOIL NAILING METHOD · 건설신기술 제257호
제거식 SOIL NAILING 공법
가시설 연직굴착 벽체 시공 시 고정자 소켓과 PE 파이프를 이용하여 나선철근을 시멘트 그라우트와 분리시켜 정착함으로써 일반 네일링과 동일한 기능을 하고, 최종 굴착 완료·지하외벽 시공 후 나선철근을 제거하여 지중 건설환경을 선도하는 공법입니다.
공법의 구성
- D25mm, D29mm(SD350 이상, KS D 3504 기준)의 나선철근(Rock Bolt)
- 시멘트 그라우트와 나선철근을 분리시키는 PE PIPE

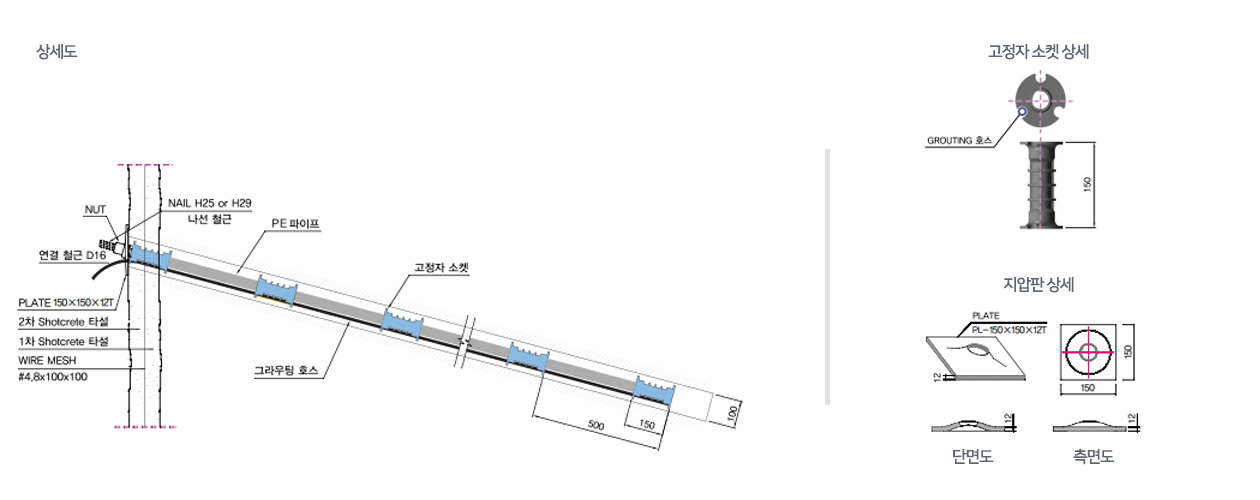

- Nail(나선철근)과 그라우트가 일체 및 스페이서 역할을 하는 고정자 소켓
- 외부벽체와 고정하는 지압판, 너트
인발 특성
일반 소일네일링은 시멘트 그라우트체와 철근이 일체로 거동하여 네일 두부 부근에서 주면마찰력이 크게 작용합니다. 제거식은 그라우트체와 나선철근이 고정자 소켓에 의해 일체화되어 고정자 소켓 위치에서 주면마찰력이 가장 크고, 소켓에서 멀어질수록 줄어듭니다. 소켓 설치간격(500 / 1,000 mm)에 따라 인발변형 특성을 설계에 맞게 조정할 수 있습니다.
공법의 특징
- 고정자 소켓·PE PIPE로 분리시켜 NAIL을 100% 제거할 수 있다.
- NAIL 자재를 재활용할 수 있어 자원 낭비를 최소화한다.
- 부식의 우려가 없어 환경오염의 우려가 적다.
- 공사 완료 후 제거할 수 있어 민원 해결에 유리하다.
- 토지 점용료는 일시 점용으로 사용기간만 부과하여 경제적이다.
- 100% 제거할 수 있으므로 추후 공사 시 시공장애가 없고 지중 건설환경을 개선한다.
- 지반–NAIL의 상호작용을 충분히 검토하여 과소·과다 설계를 예측 조정할 수 있다.

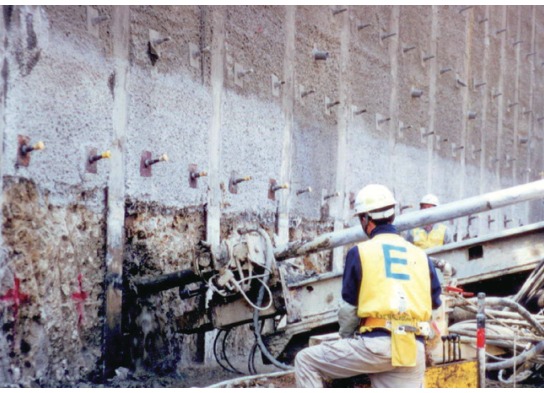

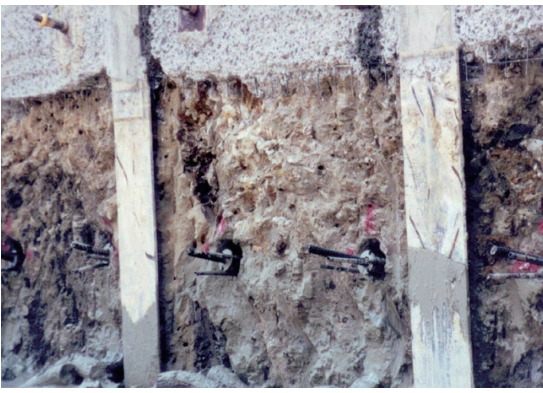

시공 과정 PROCEDURE

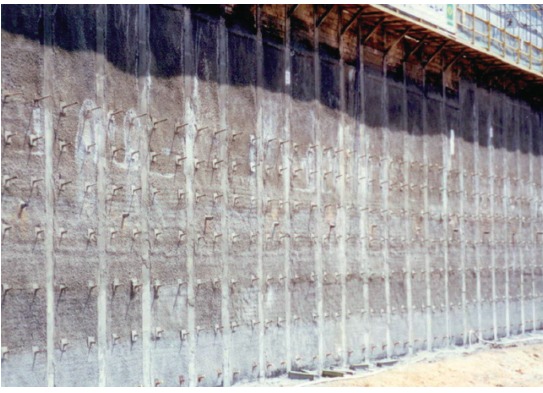

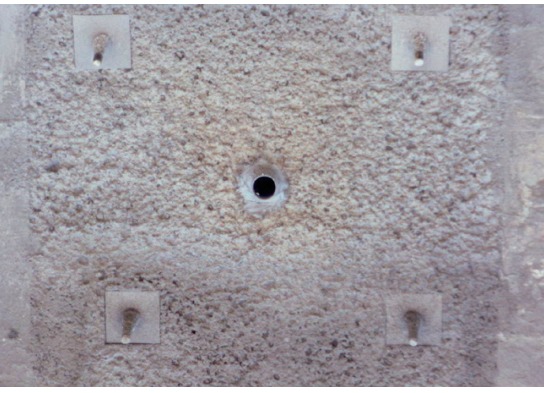

Shotcrete 타설 후
